1、概述

通过“反送电防护成套装置”实现防止“配电线路向变电站馈线柜反送电”事故的发生是我们采取的技术手段。以“主动防护”和“自动控制”为原则，不依靠管理（调度指挥、运行操作等），以完全的技术装备彻底消除反送电事故隐患。

由“反送电防护成套装置” 自动实现隔断技术措施，成套装置的“断路隔离器”通过“反送电保护”原理技术，建立起线路断路器与隔离器（隔离刀闸）的联动关系，并与变电站馈线柜开关状态相关联，实现完全的自动操控。

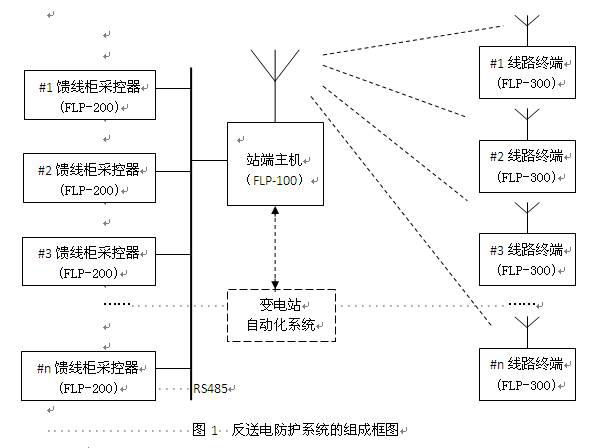

2、系统构成示意图

3、系统设备配置数量

按照1站（试点变电站）3线（馈线柜及其出线）的基本要求确定设备数量，详见下表：

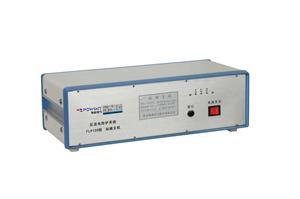

4、成套装置实物图
